工業機械安全相關控制系統的設計與EN ISO 13849-1
EN ISO13849-1以安全等級 (safety category) 及可靠度 (reliability) 的觀點來定義機械設備安全控制系統的性能 (performance)

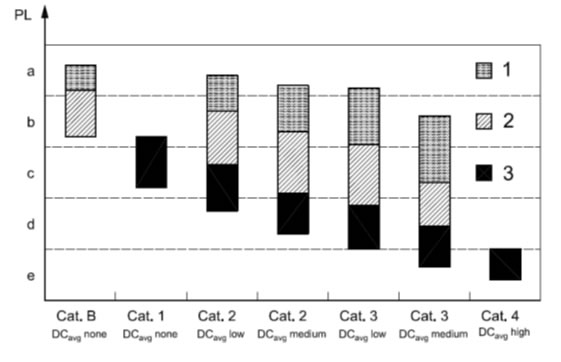

▨ 安全功能等級(PL)共分為五等級包含等級B、1、2、3、4

安全功能等級可以應用在安全相關的控制系統如:
- 保護裝置(ex. 雙手控制開關、互鎖裝置)、電子感應保護裝置(ex.光電開關)、壓力感應裝置
- 控制單元(ex. 控制功能的邏輯單元、資料處理、監控等)以及
- 動力控制元件(ex. 繼電器、閥等)

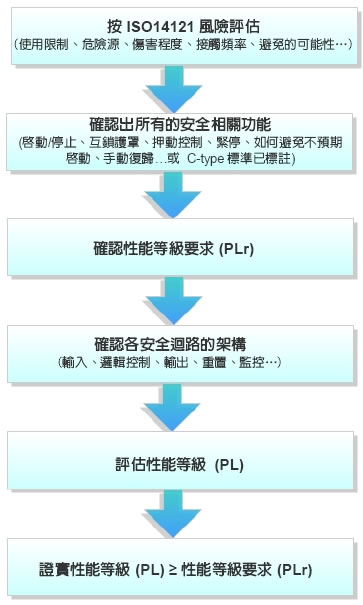

▨  全相關部份控制系統的設計程序:

▨ CE認證項目 : 機械指令驗證輔導 EN60204-1電氣安全檢驗

根據EN13850 指令
急停開關需表示“Emergency Stop”,並且使用 黃底,急停啟動時,所有開關無效。
所有控制面板皆需有一顆 紅色 緊急停止按鈕。
緊急停止裝置或安全開關急停命令不可單獨透過PLC控制。(需有硬體迴路控制),且緊急停止命令高於任何命令。
EMG. STOP 按鍵符合需求EN13850 , 並且 達IP65
EMG
 機台長度間隔約3 M以內,其各區段應有 急停開關盒 ,或使用拉繩式急停裝置
100_4348

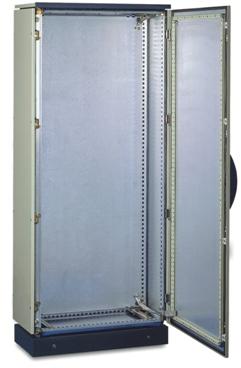

一般工業用電氣箱:IP32、IP43或IP54,其出入口須可防止水、油污或灰塵等外物的侵入
電氣箱IP防護需求 1.電箱需密閉並達到IP54要求
2.電箱上緣加排水溝槽並於四周邊緣加貼防塵膠條
3.如果有風扇需加防水措施以及防塵棉
食品機械 使用 STAINLESS 不銹鋼 材質

 四周邊緣加貼防塵膠條
100_5534







 電箱上緣加排水溝槽
100_5332







電箱需密閉並達到IP54要求

1. 每個電器箱應使用一接地銅板,並將機器所有地線(設備及副電箱)接至主電器箱銅板
2. 電氣箱、操作面板之接地點須使用蝶型/有齒華司
3. 接地線應套用O型端子,並加一防松華司(Spring Washer);
4. 除電源的地線標示PE外,其餘接地點須標。 CONNECT EARTH
5. 每個接地端子只能配接一條接地線
6. 除接地線使用黃+綠色線外,其餘配線(無論是電力線、控制線或信號線)不可使用黃色 或 綠色線,線套(但多心電纜線不在此限;建議若多心電纜線中有黃色或綠色線,配線時以其他顏色的膠帶加以覆蓋)。
7. 馬達、變壓器、風扇、電源供應器、電路板、熱電偶、潤滑系統與裝有電控元件之箱門、外蓋、控制面板或控制臺須加以接地。
8. 接地線應盡可能接近相線以降低迴路的阻抗。

 接地 範例 :
照片 012照片 057

三相電源入線處之重電端子台須:
  1. 使用符合EN 60947-2 / EN 60947-3之CE認證規格品;
  2. 開(On)標示;關(Off)標示O
  3. 斷路器在O與∣間要有一重置功能(Reset/Tripped);
  4. 在Off位置(O位置)時可上鎖;
  5. 具黑色或灰色之外部操作把手;
  6.  提供觸電防護(防止手指觸及);
  7. 貼附 ELECTRICAL SHOCK   警告標誌;

入電相線(一次側)要標示L1、L2及L3,地線標示 PE 。


BREAKER與 旋轉開關 加上GASKET搭配 可符合IP54 ,
並可加上 TERMINAL SHIELD 符合 防手觸 IP2x


ELECTRICAL SHOCK







NFB 總電源開關 --100A2  (樣板)
入電相線(一次側)要標示L1、L2及L3
,地線標示 PE

  1. 所有按鈕開關顏色須符合EN 60204-1/10.2 ;
  2. 指示燈顏色須符合 EN 60204-1/ 10.3 請參考下表
  3. 啟動按鈕須使用平頭按鈕 或 加保護罩 避免誤啟動


顏色

意義

應用範例

緊急

緊急停止

不正常

異常狀態的指示

正常

啟動

強制

重置

無特殊意義

啟動

啟動;停止



停止


配線顏色須符合EN60204
1. 電路顏色使用的建議:
( 1 ) 黑色 一 交流及直流電力電路:DC 60V  以上   ; AC220V以上
( 2 ) 紅色 一 交流控制電路:AC 110V 220V
( 3 ) 藍色 一 直流控制電路:DC 24V
2. 具多條單心線的電纜線其顏色的應用可不受以上的限制(黃+綠色線除外)。
3. 配線不能使用綠色或黃色,避免與接地線混淆


保護接地迴路:

/黃色相間

電力中性迴路:

淺藍色

Interlock迴路:

橘色

動力(一次側)迴路:

黑色

控制迴路(AC交流)

紅色

控制迴路(DC直流)

藍色




(樣板) (樣板)
100_5617 照片 012

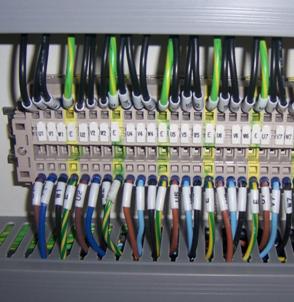

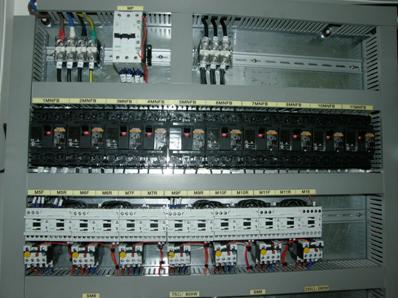

  1. 控制箱內所有元件的帶電部份皆須有防止手指觸及的觸電保護。可使用如下圖所示之插入式端子台或者使用一護罩將帶電部分隔離。
  2. 日式端子臺 正面加塑膠護蓋
  3. 電氣設備元件如馬達、電熱器、電源供應器、人機須加過電流保護(斷路器/或保險絲)。
P7160147

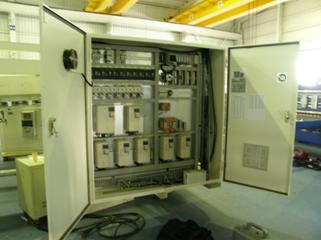

 電器箱門 每一扇門不超過 90 cm , 可開啟角度大於95度以上
 可開啟角度大於95度以上 P7160142


 電器箱門 每一扇門不超過 90 cm
P7160141

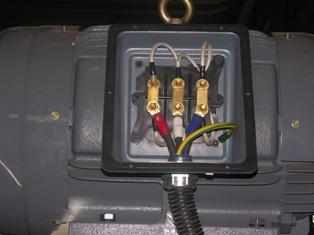

馬達接線盒內的配線(包括馬達接線盒或其他配線盒內)不可用絕緣膠帶做連接,應使用端子台或壓接端子;接地用螺絲須獨立,不可同時做為固定用。
馬達線色 : 棕、藍、黑、 (黃+綠)  或是 三黑 、 (黃+綠)

(樣板) (樣板)
馬達線 馬達 三黑 一黃綠

變壓器一次側及二次側之110V/220V須加過電流保護(斷路器/或保險絲) 。
(樣板) (樣板)
變壓器1 FUSE

重要的電控元件與安全有關之 極限開關、偵測裝置,須使用有EN1088認證之產品。

http://www.luconda.com/artikeldetails/27/14/99/bilder/2036524-1-Sick-I10-A203-SICHERHEITSSCHALTER.jpg








電氣設備元件如馬達、電熱器、電源供應器、人機須加過電流保護(斷路器/或保險絲)。

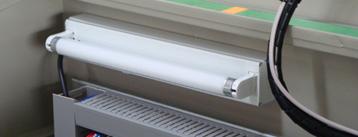

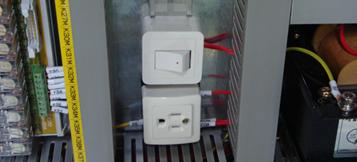

插座、照明燈的前端必須裝設過載保護元件。
請確認是否有裝保險絲。
DSC01999

DSC01979
